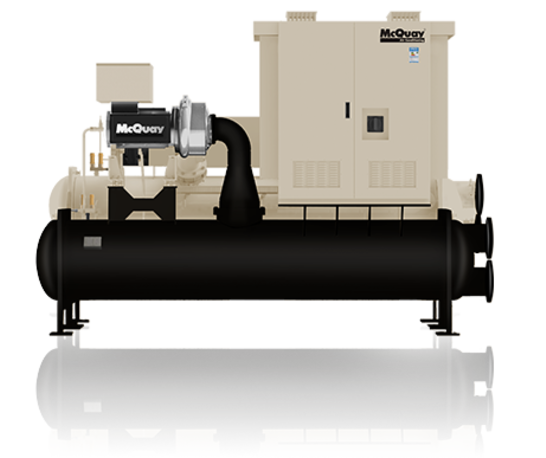

麥克維爾單級壓縮離心式冷水機組經歷數十年歲月的洗禮，愈發展顯出它設計之初所賦予的使命：節能、環保、可靠。在本質設計未發生的改變的同時，我們推出了更多滿足應用需求的產品，推陳新出的將如何節能發展趨勢的先進技術應用于此，讓它在雄厚的歷史積淀中煥發出新的生命力。
此機組冷量范圍：1055KW-10548kw
環保制冷劑：R134a
接下來我們看看麥克維爾WSC/WCC單級壓縮離心式冷水機組的核心部件。
壓縮機
1.單級壓縮，半封閉式結構
單級壓縮機設計簡潔高效。設計的翼形導流葉片，在高負荷時產生直線制冷劑流量，并且在負荷降低時，對吸入的氣體制冷劑進行預旋，提升葉輪效率。麥克維爾設計的葉輪不僅壓縮系數大，進口處壓力損失小，而且噪音也出于相對低的聲量級，簡單小巧的蝸殼設計直接使壓縮機氣體進入冷凝器，從而保證壓縮機效率。
半封閉式結構易于維護。制冷劑冷卻電機效率高、穩定性好，同時避免了開啟式結構采用軸流風機冷卻系統帶來的額外噪音。
2.齒輪驅動，更好的適應能力
壓縮機有一些列頂尖的葉尖速度，允許在部分負荷到滿負荷范圍內選擇******效率的葉輪。齒輪機械損耗通過標準限制在0.5%一下，通過合理選擇齒輪可使冷水機組效率提高7%。齒輪驅動還可縮短壓縮機的啟動和停轉時間，使壓縮機運動更加平穩可靠。
高效換熱器
麥克維爾壓力容器通過MEIGUO ASME、歐洲PED、日本KHK等壓力容器制造標準，代表了行業內壓力容器制造的最高水平。換熱器內采用高效換熱銅管，管束外表面獨有的翅片設計，有效增大換熱面積管束內表面螺紋設計，增大流體在館內的紊流狀態，有效提高30%的整體換熱效率。
壓力傳感器
麥克維爾離心式冷水機組采用防護等級高達IP67的壓力傳感器，運行過程中不會因高溫高濕環境或濕氣而損壞，傳感可靠性更高。
潤滑系統
單獨驅動的油泵將潤滑油經過板式換熱器和5μm油鍋爐器后，送至軸承、齒輪及運動部件。供給齒輪的油呈霧狀，能有效的對其進行潤滑和冷卻。
啟動柜
麥克維爾離心式冷水機組低壓系列全系標配機載軟啟動柜，出廠時啟動柜已機載至機組，并且于電機間的電纜已連接完畢，減少用戶現場配電柜占地面積及電纜投資。
機載軟啟動柜包含固態和變頻兩種啟動方式。啟動過程平滑，不會對負載產生二次沖擊，機械使用壽命更長。
雙安全閥
麥克維爾離心式冷水機組的換熱容器具備多重壓力保護措施，標配獨立的雙安全閥裝置，互為備用，保障壓力容器使用安全的同時方便用戶后期維護，無需停機效驗。
電子膨脹閥
麥克維爾離心式冷水機組采用高精度節流裝置，根據不同機型的供液量差別，配置電子膨脹閥進行液量調解。優先探測冷凝器液位，再根據液位量發出信號控制膨脹閥開啟度，從而實現全能量調解范圍內的精確調節，提升機組效率及可靠性。
